产品系列
产品描述

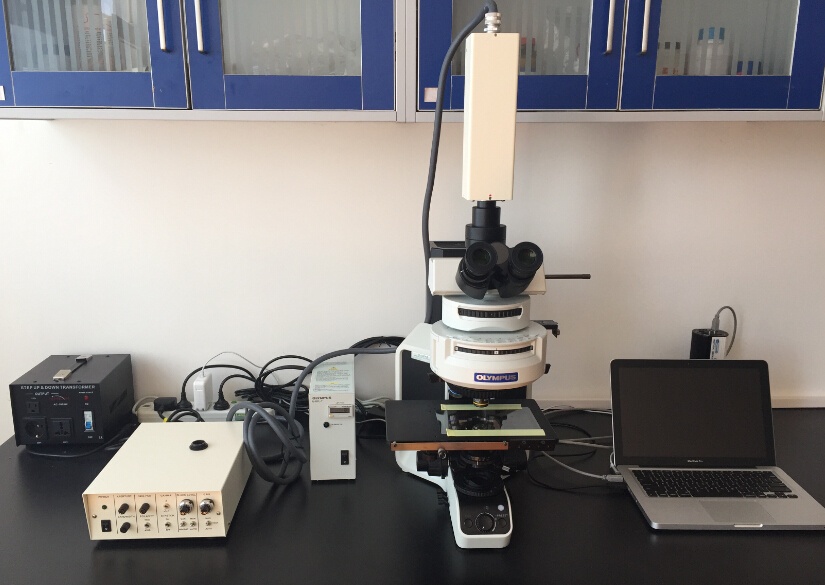

流体包裹体红外显微系统是针对不透明矿物中流体包裹体分析而特殊配置的系统,可通过摄像头观察的波长范围为400-2200un。
主要由三大部分组成:
1. 经过改造的奥林巴斯BX53-IR系列红外显微镜。此部分主要包括可见光透射分析光路、荧光反射分析光路和经过改造的红外透射分析光路。可见光主要用于样品观察,矿物鉴定;荧光主要用于含油包裹体或荧光矿物鉴定;红外光主要用于不透明矿物中包裹体的观察和测温。经改造后的聚光镜采用10X物镜作为聚光镜,使得聚光效果更好,也利于看不透明矿物时视域光强的增加。
2. 红外测温冷热台THMSG600。此部分主要包括T95温度控制器、LN95冷却系统和THMSG600测温台。主要用于不透明矿物中红外包裹体的测温。
3. 红外图像系统。红外光在目镜下是无法观察的,只有借助于红外摄像头。红外摄像头有波长范围的要求,对于1100nm以下波长的红外光、荧光以及普通白光采用Q-imaging R2000高速摄像头。对于1100nm到2200nm波长范围的红外光采用红外模拟摄像头。
我公司工程师在该套红外显微镜下对不透明矿物黄铁矿和半透明矿物辉锑矿做了详细观察,两种矿物中的包裹体都清晰可见。
图1 黄铁矿样片
图2 黄铁矿 50X镜下观察
图3 辉锑矿样片
图4 辉锑矿 40X镜下观察
